1.BJW82A-120/15防爆溫度控制器產品概述
General Description
BJW82A-120/15防爆溫度控制器符合GB3836.2-2000的防爆規定，防爆標志為ExdIIBT4。在 II 類一區、二區危險場所供溫控器與電伴熱帶配套使用，用于自動控制管線或罐體溫度。
The explosion proof temperature controller complies with the requirements specified in G83836.2 … 2000. The explosion proof mark is Exd II BT4.The temperature controller is used combined with electric heating cable in Zone 1, 2,Grade II. It is applied to controlling temperature automatically of pipes or tanks.
| 2.產品技術參數 |
|
Product Main Technical Parameters |
|
型號 |
額定電壓 |
額定電流 |
控溫范圍 |
控溫精度 |
通斷差動 |
防護等級 |
|
BJW-51 |
220/380V |
15A |
10-120℃ |
±2.5℃ |
≤4℃ |
IP54 |
|
BJW82A-120/15 |
220/380V |
15A |
10-120℃ |
±2.5℃ |
≤4℃ |
IP56 |
|
BJW82A-200/15 |
220/380V |
15A |
50-200℃ |
±3℃ |
≤4℃ |
IP56 |
|
BJW84A-200/15 |
220/380V |
15A |
50-200℃ |
±3℃ |
≤4℃ |
IP56 |
|
BJW84C-120/15 |
220/380V |
15A |
10-120℃ |
±2.5℃ |
≤4℃ |
IP56 |
|
BJW84C-200/15 |
220/380V |
15A |
50-200℃ |
±3℃ |
≤4℃ |
IP56 |
|
產品使用與維護:
1.打開接線盒蓋，擰下接線嘴，將進線和出線電纜穿過各自接線嘴，上緊接線盒蓋。
2.按接線腔內的接線圖接好電纜，擰緊接線嘴，上緊接線盒蓋。
3.打開溫度調接盒外蓋，將溫度調整到所需控制溫度處，然后擰緊外蓋。
4.用卡箍將溫控器底座固定在適當位置，并將溫控探頭緊貼在被測試溫度的部位。
5.將控制出線接到電源盒腔內，與腔內電伴熱帶相接，溫控器進線接入電網，檢查無誤后即可送電工作。
6.溫控探頭只能水平或豎直安裝，否則會出現溫度不穩定現象。
7.接線盒如有變形，裂痕和損壞，應停止使用，換新接線盒。
其它型號概述
|
產品名稱： |
HYB84A防爆溫度控制器 |
型號： |
HYB84A-200/20 |
產品規格： |
20A |
|
溫度范圍： |
/ |
耐溫溫度： |
/ |
標準功率： |
/ |
|
常用電壓： |
220V/380V |
產品認證： |
EX |
防爆證號： |
CNEx18.2845 |
防爆溫度控制器用于電源線與電熱帶在防爆區域的連接。一般固定在管道上。與電熱帶和電源接線盒配套后適用于工廠一區、二區爆炸性氣體混合物T4組場使用。防爆溫度控制器即可單向輸出，其外殼為DMC塑料制成。
防爆溫度控制器用于控制伴熱介質的溫度，本溫度控制器有HYB84A型
HYB84A型是和CH型通用防爆接盒配套使用，它按隔爆型防爆電器要求設計和制造，防爆標志：“ExedmIICT4”; 其外殼為鋁合金具有重量輕、機械強度高、防腐能力強的特點。
HYB84A型防爆溫度控制器是和增安型電源接線盒配套使用，它按增安型和隔爆型防爆電器要求設計和制造，防爆標志；“ExdembIICT4 Gb”；其外殼為DMC復合材料。

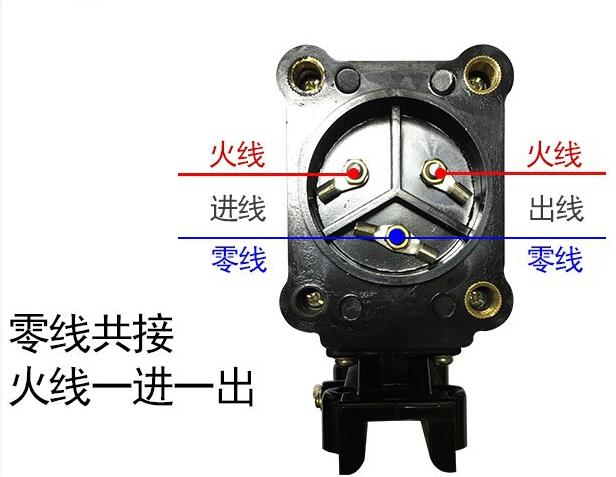

溫控器接線圖
HYB82A-120/20防爆溫度控制器
WLFWK-320防爆鑄鋁溫控器 220/380V 0~320℃ 防護等級：IP55 防爆標志：Exd IICT6合格證號：CNEx14.1551
BJW51-120防爆溫度控制器 防護等級：IP55防爆標志：Exd IICT6合格證號：CNEx14.1551
BJW-86防爆溫度控制器220V/380V 40A ExeIICT4 IP65
EPTC防爆溫度控制器額定電壓：220V 防爆標志：Exe ⅡT4 防護等級：IP54額定電流：15A 動差范圍：＞2＜9（℃） 控溫精度：±5℃ 調溫范圍：0℃－120℃、10℃－150℃
BJW-51防爆溫控器 220/380V 16A 控溫范圍0-120℃控溫精度±2.5℃電纜進口G3/4″防爆標志ExeⅡT4防護等級IP54外表尺寸200*140*75
BJW-51-D2防爆溫控器220V16A控溫范圍0-120℃控溫精度±2.5℃電纜進口G3/4″防爆標志ExeⅡT4防護等級IP54外表尺寸168*167*80工作指示燈有
HNW-2D MI礦物絕緣加熱電纜專用溫控器 額定電壓:220V 額定電流:≤30A 控溫范圍:0-120℃ ,30-200℃, 50-300℃ 控溫精度:±2.5℃ 電纜進口:G1″ MI出口:3/4NPT 防爆標志:ExeⅡCT6 GbExtDA21IP66T80℃ 防護等級:IP66 外形尺寸:300*182*90工作指示燈:有
FBWK-2防爆溫度控制器 防護等級：IP65 額定電流：40A 電纜線螺紋：G3/4 防爆標志：Exe Ⅱ T4
YWK2-51III 溫度控制器
FBYWK2-51II 溫度控制器(帶燈）
EPTC 防爆溫控器
FWK-I-120(10～120℃) 單相 FWK-III-120(10～120℃) 精度：±6三相 220V、380V 30A EXEmd II BT4(不含乙炔）IP 56
FWK-I-320(50～320℃)單相 FWK-III-320(50～320℃)精度：±9三相 DMC材質
