礦物絕緣加熱電纜( Mineral Insulated Heating Cable)是由瑞士工程師Arnold Francois于1895年發明并獲得。1934-1936年法國、英國相繼投入規模生產后來各主要工業國家意、加、澳、美、蘇等都相繼開發投產。
該電纜由連續、無縫的金屬護套、單根或多根電熱線和緊密壓實的氧化鎂絕緣層構成，因此特別適用于高溫管線的伴熱，廣泛應用于航空航天，核能，石油，化工，建筑，機械，電力能源等工業部門。歷經幾十年的考驗，礦物絕緣加熱電纜已是非常成熟的電纜產品

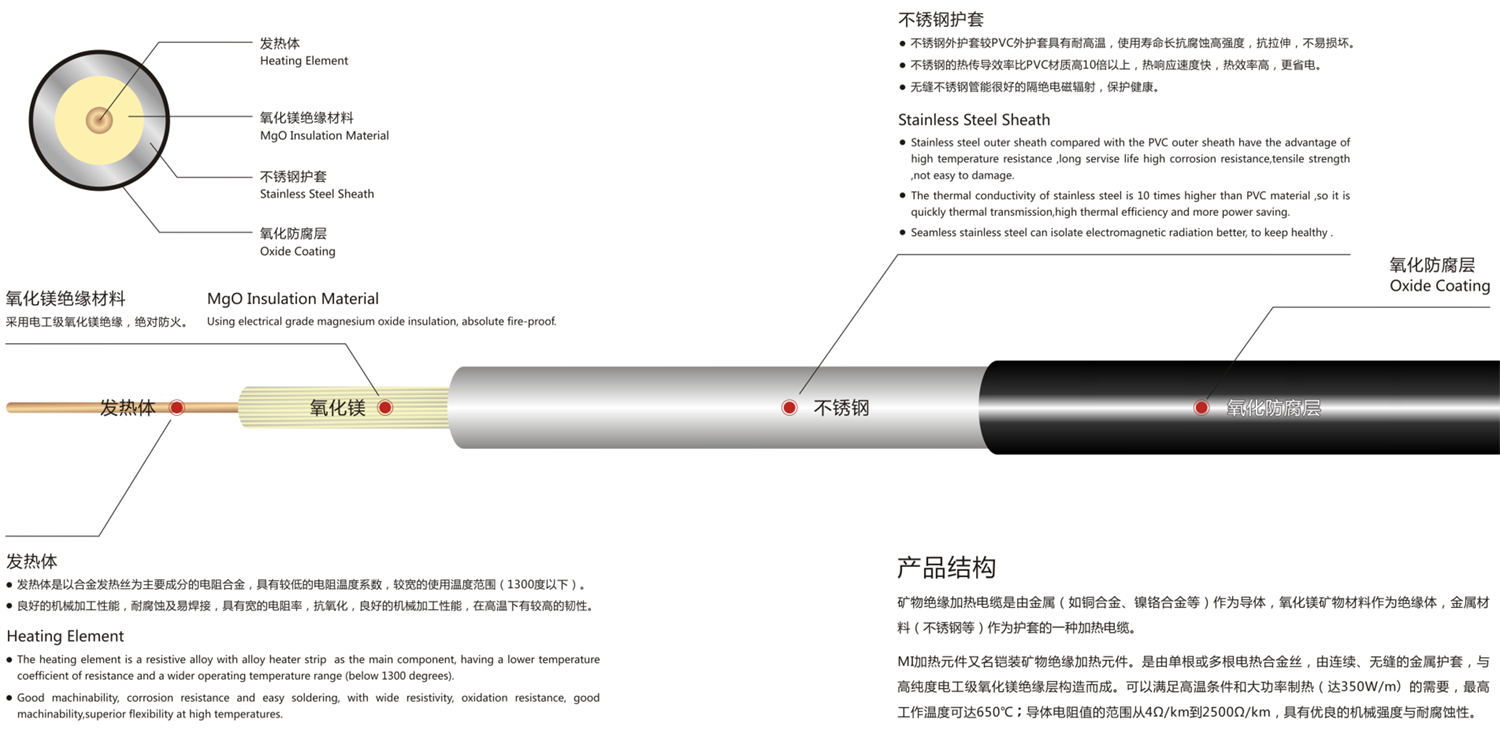

產品結構
礦物絕緣加熱電纜是由全屬(如銅合金、鎳鉻合金等)作為導體，氧化鎂礦物材料作為絕緣體金屬材料(不銹鋼等)作為護套的一種加熱電纜。

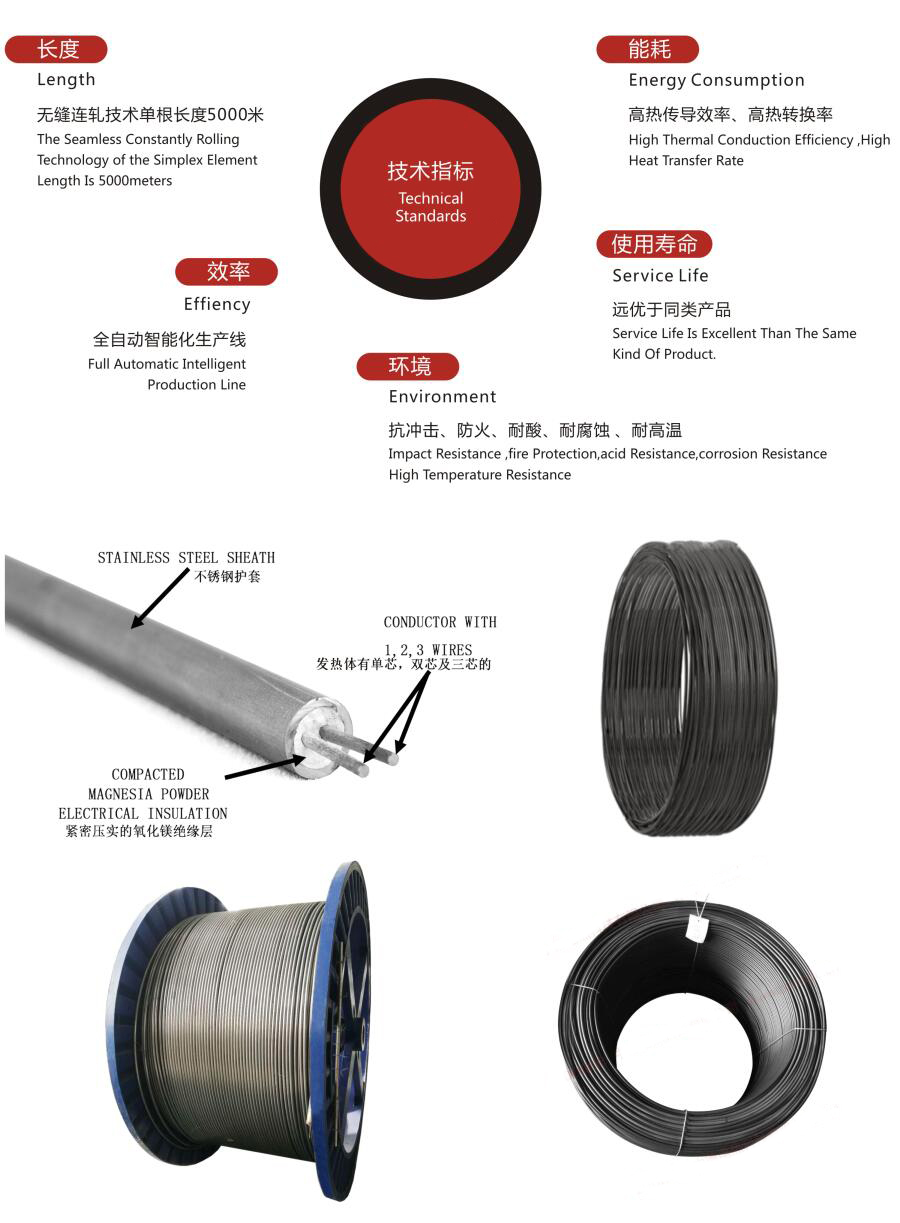

MI加熱元件又名鎧裝礦物絕緣加熱元件。是由單根或多根電熱合金絲，由連續、無縫的金屬護套，與高純度電工級氧化鎂絕緣層構造而成�？梢詽M足高溫條件和大功率制熱(達350W/m) 的需要，高工作溫度可達650℃ ;導體電阻值的范圍從4Ω/km到2500Ω/km.具有優良的機械強度與耐腐蝕性。
性能特點
不銹鋼護套礦物絕緣加熱電纜主要是由無機物構成，其壽命長、不易老化、抗壓強度高、外護套是不銹鋼材料。因此不銹鋼護套礦物絕緣加熱電纜對比其他電纜具有絕對的優勢。
|

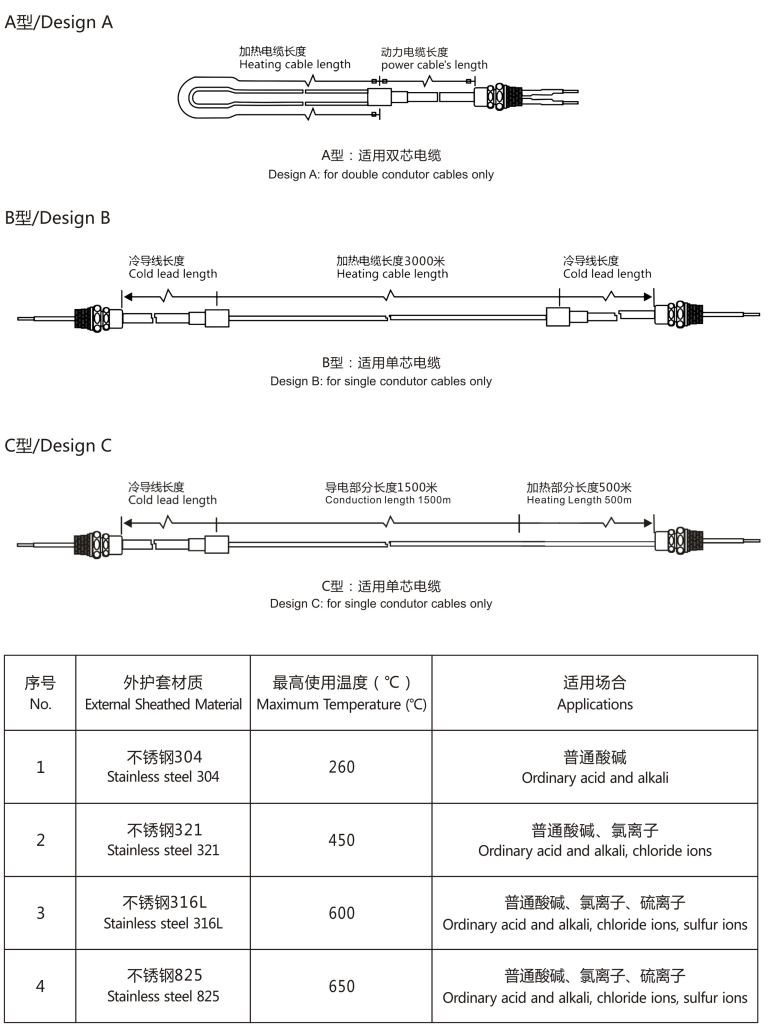

設計A,D,E
|
|
設計B
|
||||
| 冷端線參考編號 | 冷端線尺寸 | 大電壓 | 大電流 | 格蘭尺寸 | 大電流 | 格蘭尺寸 |
| 14NS | 14 | 600 | 15 | 1/2” | 20 | 1/2” |
| 12NS | 12 | 300 | 20 | 1/2” | -- | -- |
| 12NS | 12 | 600 | 20 | 1/2” | 25 | 1/2” |
| 10NS | 10 | 600 | 30 | 3/4” | 40 | 1/2” |
| 8NS | 8 | 600 | 50 | 3/4” | 70 | 1/2” |
