產品概述：

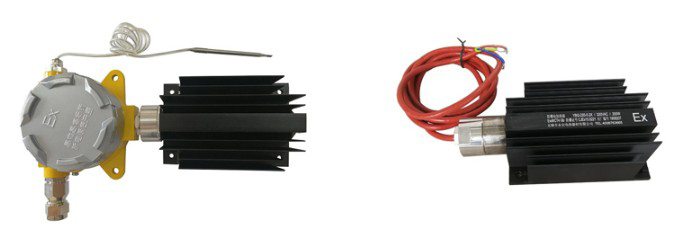

SRQ-X 系列箱體防爆電加熱器，被廣泛應用于爆炸性氣體環境和可燃性粉塵環境的分析儀表箱、控制箱、配電箱、保溫箱等，用于箱內整體加熱、防凍、保溫和防潮除濕。其主要特點以及和上一代產品的區別是：
1、發熱芯為密繞型發熱元件，位于加熱器中部，產生的熱量可以通過鋁合金散熱翅片迅速散發到周圍空間。散熱翅片材質為航空鋁合金型材，加高設計，磨砂處理后黑色氧化，美觀且散熱效果好。
2、根據新的中國國家防爆標準GB3836-2010 的要求，雙溫控的設計替換了原來單一溫控，通過內部防超溫溫控器（美國SENSATA），使加熱器表面溫度不超過130℃，使其符合防爆環境T4 溫度等級；低溫型為溫控接線盒與加熱部份一體式，接線盒內置0～120℃可調節機械式溫控器（韓國RAINBOW），用于測量和控制箱內環境溫度，考慮到接線盒內元器件耐溫，建議用于箱內維持溫度60℃以下。高溫型加熱部分帶引出電纜，需另外配置溫控裝置控制箱體內溫度。
3、整體結構為隔爆型d，防爆標志：Ex d IIC T4 Gb(氣體環境）/Ex tD A21 IP66 T135℃（粉塵環境）防護等級達到IP66，不僅可用于爆炸性氣體環境(1 區、2 區），還可以用于可燃性粉塵環境（21 區、22 區），可完全替代不能用于1 區的增安型的電熱帶、電加熱器，可完全替代不具有雙重溫控（表面溫度控制和環境溫度控制）的電加熱器。
選用功率提示：每立方米空間溫度每升高1℃需要的功率為25W（經驗值）
技術指標
產品型號：SBQ-220-0.2X，220VAC，200W
SBQ-220-0.5X，220VAC，500W
SBQ-220-1X
SBQ:防爆電加熱器
220V:工作電壓（220VAC 50Hz）
0.2:額定功率（現有產品200W、500W、1000W±10%）
X:箱體內加熱用
G:高溫型（高維持溫度120℃以下）
低溫型不標G.適用于60℃以下
F:型號，非不標注

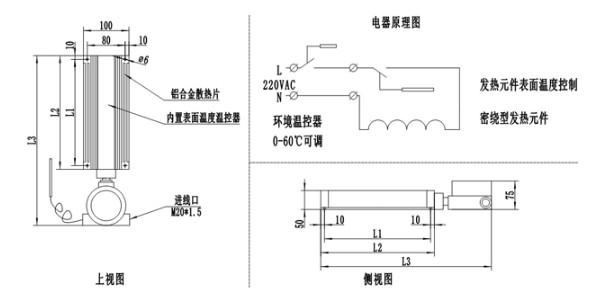

低溫型箱體防爆加熱器
200W:L1=130mm,L2=150mm,L3=275mm;
500W:L1=280mm,L2=300mm,L3=425mm
1000W:L1=580mm L2=600mm L3=725mm
箱體防爆電加熱器可垂直安裝或水平安裝。建議將感溫胞可靠固定在加熱器上方100～200mm 處。
進線口：黃銅鍍鎳防爆填函料M20×1.5，適用線纜外徑：7～12mm
重量：200W為2.2Kg/只 ；500W為3.2Kg/只

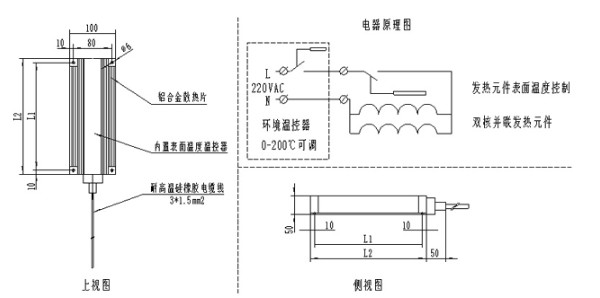

高溫型箱體防爆加熱器
工作電壓:220v，額定功率:200w、500W、1000W，適用于箱體內加熱6o℃以下;
產品概述

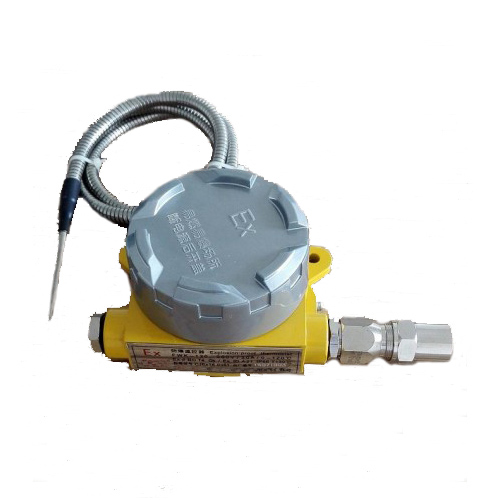

FWKJ-AC型防爆溫控器主要用于防爆性氣體和粉塵環境的各種儀器儀表、電熱帶、電加熱器的控溫。
其防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》、GB12476.1-2013《可燃性粉塵環境用電氣設備 第1部分：通用要求》、GB 12476.5-2013 《可燃性粉塵環境用電氣設備 第5部分：外殼保護型“tD”》的規定，即可用于具有爆炸性氣體混合物Ⅱ類1區、2區，又可以用于A21區粉塵危險場所。產品經防爆電氣檢驗單位CJEX進行檢查、試驗合格，并取得防爆合格證。
可替代國外產品，因?yàn)榉辣瑴乜仄鞯暮诵牟考x用韓國RAINBOW品牌的溫控芯，外殼為ZL102鋁合金壓鑄，再經過高精度數控加工中心加工，后經過壓力測試、噴塑、組裝、絕緣測試、耐電壓測試等流程后才出廠。
可替代我公司原本以塑料或膠木為外殼，國產溫控芯，防爆等級為ExeIIT4和ExdIIT4的老產品，防爆等級和防護等級都有了提高。
FWKJ-120AC FWKJ-200AC
技術指標
額定電壓：250VAC/1P/50Hz
額定電流：≤20A
控溫結構：韓國RAINBOW機械液漲式溫控器
控溫范圍：0-120℃、0-200℃
動差范圍：±4℃
絕緣電阻≥50MΩ
介電強度：2000V/1min
防爆標志：ExdIICT4 Gb氣體 / Ex tD A21 IP66 T130℃粉塵
防護等級：IP66
電纜進線口：配套黃銅鍍鎳防爆填料函M20*1.5，用線纜外徑：7-12mm

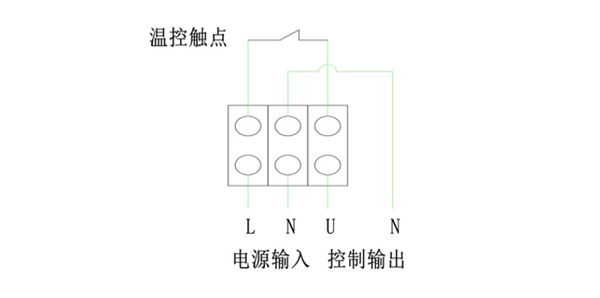

接線示意圖
