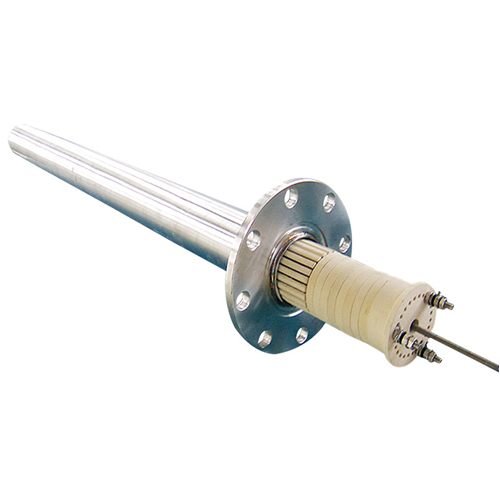

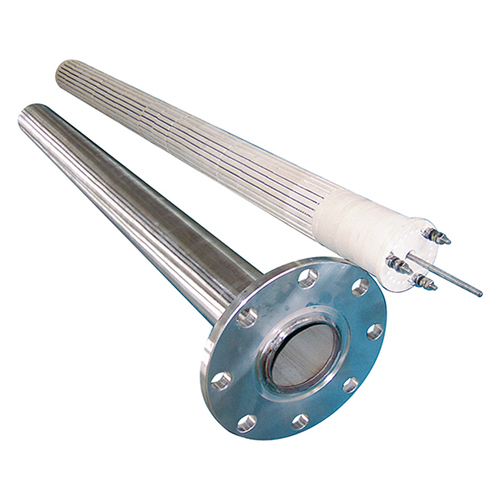

SJY-WK型系列電加熱器采用304、316L不銹鋼制作，主要用于導熱油、礦物油、燃料油、潤滑油、堿性液體、弱酸性液體、水等液體的加熱。油用護套電加熱器由加熱芯子和護套管組成，加熱芯子用藕形陶瓷骨架、高溫電阻絲、固定芯桿、接線座等組成，護套管用薄型不銹鋼管制作，電加熱器與箱體容器用法蘭連接，護套將加熱芯子與被加熱液體隔離，在更換電加熱器時，不需要放掉箱體容器內的液體，僅需抽出加熱芯子，更換一個新的加熱芯子即可，維修方便。增加機械式溫度開關，可實現簡易溫度控制。
規格及技術參數
型號
電壓（V）
功率（KW）

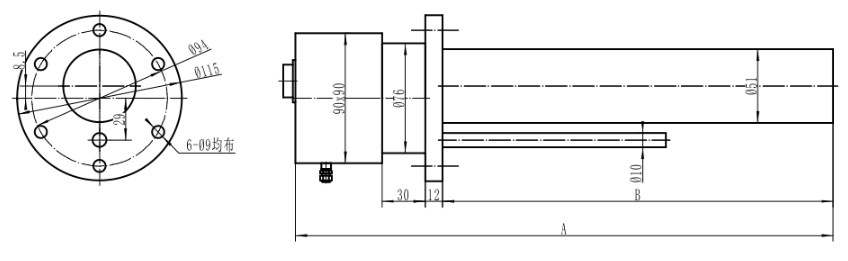

外形尺寸
電熱元件 支/臺
重量
價格
A
B
SJY-WK-0.5-220
220V 單相
05
370
250
1
SJY-WK-1-220
220V 單相
1
520
400
1
SJY-WK-1.5-220
220V 單相
1.5
670
550
1
SJY-WK-2-220
220V 單相
2
820
700
1
SJY-WK-2.5-220
220V 單相
2.5
970
850
1
SJY-WK-3-220
220V 單相
3
1120
1000
1
SJY-WK-3-380
380V 三相 三角形聯接
3
1120
1000
1
SJY-WK-4-380
380V 三相 三角形聯接
4
1420
1300
1
SJY-WK-5-380
380V 三相 三角形聯接
5
1720
1600
1
SJY-WK-6-380
380V 三相 三角形聯接
6
2020
1900
1
◆ 工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體。
◆ 金屬管材：304不銹鋼、316L不銹鋼。
◆ 高工作溫度：SJY-WK型（500W-3kw）電加熱器調溫范圍為0-120℃；SJY-WK型（3KW-6KW）調溫范圍為30-110℃。
◆ SJY-WK型的工作壓力應小于0.6MPa.
◆ SJY-WK型的安裝通徑φ65

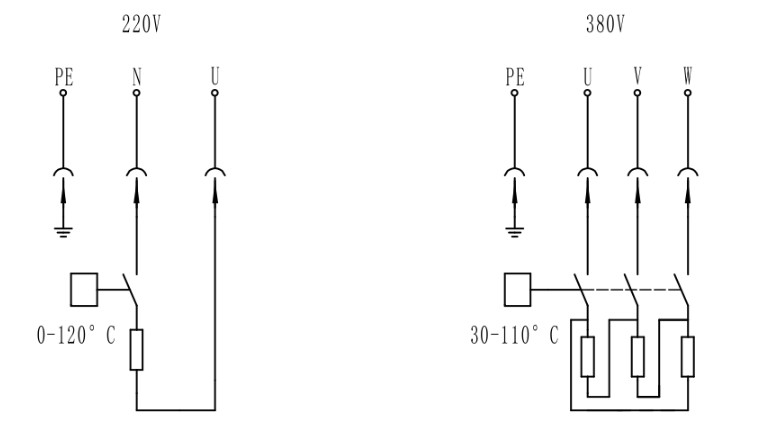

電器原理圖
