一、用途
SRS型管狀電加熱元件，適用于敞開式、封閉式的水槽中和循環系統內加熱水用。

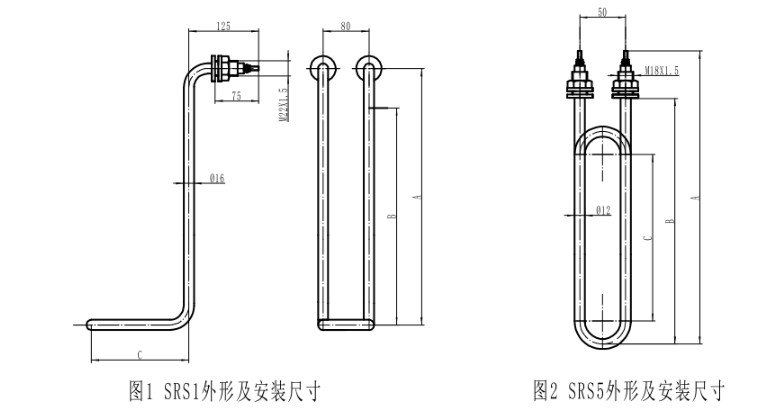

二、外形及安裝尺寸圖
三、規格及數據
表一
|
型號
|
電壓 (V) |
功率 (KW) |
外形及安裝尺寸(毫米) |
重量 (KG) |
價格 |
|||
|
A |
B液面 |
C |
D |
|||||
|
SRS1-380/1 |
380 |
1 |
440 |
360 |
340 |
- |
2.00 |
|
|
SRS1-380/2 |
380 |
2 |
480 |
400 |
380 |
- |
2.15 |
|
|
SRS1-380/3 |
380 |
3 |
580 |
500 |
480 |
- |
2.53 |
|
|
SRS1-380/4 |
380 |
4 |
675 |
575 |
490 |
- |
2.80 |
|
|
SRS1-380/5 |
380 |
5 |
775 |
6750 |
540 |
- |
3.08 |
|
|
SRS1-380/6 |
380 |
6 |
870 |
770 |
560 |
- |
3.33 |
|
|
SRS1-380/7 |
380 |
7 |
875 |
755 |
660 |
- |
3.50 |
|
|
SRS3-220/0.5 |
220 |
0.5 |
145 |
100 |
- |
60 |
0.40 |
|
|
SRS3-220/1 |
220 |
1 |
175 |
130 |
- |
60 |
0.48 |
|
|
SRS3-220/1.5 |
220 |
1.5 |
200 |
155 |
- |
60 |
0.65 |
|
|
SRS3-220/2 |
220 |
2 |
250 |
205 |
- |
60 |
0.70 |
|
|
SRS3-220/2.5 |
220 |
2.5 |
120 |
75 |
- |
80 |
0.55 |
|
|
SRS5-220/1 |
220 |
1 |
330 |
275 |
- |
- |
0.50 |
|
|
SRS5-220/2 |
220 |
2 |
480 |
425 |
- |
- |
0.67 |
|
|
SRS5-220/3 |
220 |
3 |
390 |
335 |
250 |
- |
0.83 |
|
|
SRS5-220/4 |
220 |
4 |
515 |
460 |
375 |
- |
1.13 |
|
|
SRS5-220/5 |
220 |
5 |
640 |
585 |
500 |
- |
1.43 |
|
|
型號
|
電壓 (V) |
功率 (KW) |
外形及安裝尺寸(毫米) |
重量(KG) |
價格 |
|||||
|
A |
B液面 |
C |
Φ |
H |
M |
|||||
|
SRS4-220/1 |
220 |
1 |
435 |
235 |
380 |
12 |
50 |
M18×1.5 |
0.51 |
|
|
SRS4-220/2 |
220 |
2 |
585 |
385 |
530 |
12 |
50 |
0.73 |
|
|
|
SRS4-220/3 |
220 |
3 |
785 |
585 |
730 |
12 |
50 |
0.98 |
|
|
|
SRS4-220/4 |
380 |
4 |
700 |
480 |
625 |
16 |
80 |
M22×1.5 |
1.60 |
|
|
SRS4-220/5 |
380 |
5 |
850 |
630 |
775 |
16 |
80 |
1.92 |
|
|
|
SRS4-220/6 |
380 |
6 |
1075 |
825 |
1000 |
16 |
80 |
2.44 |
|
|
|
SRS4-220/7 |
380 |
7 |
1225 |
975 |
1150 |
16 |
80 |
2.73 |
|
|
◆ 工作電壓允許誤差：不大于其額定值的1.1，外殼應接地。
◆工作環境：相對濕度不大于0.95，無爆炸性和腐蝕性氣體。
◆金屬管材料：SRS1、SRS4型元件材料為10號鋼管，SRS3、SRS5型為紫銅管。
◆工作溫度：105℃
◆管徑：Φ10、Φ12、Φ16的緊固件長度：分別為25毫米、25毫米、45毫米。
◆SRS5型、SRS3型的工作壓力：＜2公斤/m2。
使用維護及注意事項：
1、 外形尺寸圖中尺寸“B”必須全部浸入水中，以免燒壞組件，被加熱水應無腐蝕性。
2、 SRS1型，SRS4型的工作液面必須在緊固件之下，尺寸線“B”之上。
3、 發現管子表面有水垢時，必須除盡后再用，以免降低效率，甚至燒壞組件。
4、 組件應存放在干燥處，若因長期防放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干個小時，（或?qū)⒔M件低壓通電數小時）即可恢復絕緣電阻。
5、 SRM4型Φ12的緊固件為M18×1.5，Φ16的緊固件為22×1.5.
