適用范圍
1、爆炸性氣體混合物危險場所：1區，2區；
2、爆炸性氣體混合物為：IIA、IIB、IIC；
3、溫度級別：T1-T4
4、作敞開式或封閉式油槽及油箱加熱之用
主要技術參數
1、接線盒外殼：鑄鋁合金、不銹鋼
2、電熱元件：304不銹鋼；316L不銹鋼、紫銅
3、防爆等級：d II BT4、 dII CT4
4、引入電纜外徑：G3/4(φ10-φ16）
5、防護等級：IP55 、IP65
◆ 工作電壓允許誤差：不大于其額定值的1.1倍，外殼應有效接地。
◆ 工作環境：相對濕度不大于95%，無爆炸和腐蝕性氣體。
◆ 金屬管材：10#、304不銹鋼、316L不銹鋼。
◆ 在T4場合高工作溫度：＜135℃
◆ 工作壓力小于0.6MPa
◆ 系列防爆加熱器安裝通徑φ65
◆ 系列防爆加熱器可以用于T1、T2、T3、T4液體防爆場所
使用維護及注意事項：
1、 外形尺寸圖中發熱段部分必須全部浸入水中，以免燒壞組件，被加熱液體應無腐蝕性。
2、防爆加熱器使用過程必須有效監控溫度狀況，避免溫度超溫造成安全事故。
3、防爆加熱器法蘭密封材料應根據不同加熱介質及加熱溫度合理選用
4、 發現管子表面有結碳現象時，必須除盡后再用，以免降低效率，甚至燒壞組件。
5、組件應存放在干燥處，若因長期防放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干個小時，（或?qū)⒔M件低壓通電數小時）即可恢復絕緣電阻。

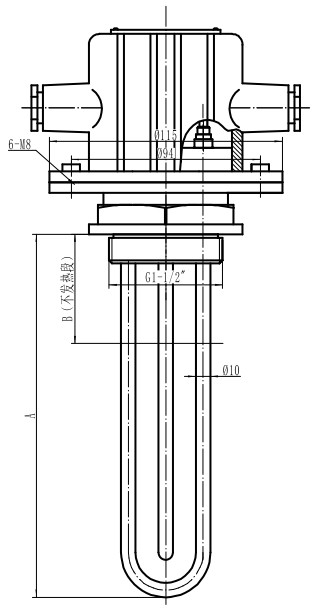

表一
|
型號 |
電壓（V） |
功率（KW） |
外形尺寸 |
電熱元件 支/臺 |
數量 |
價格 |
|
|
A |
B（不發熱段） |
||||||
|
SJB4-1-0.5-220 |
220V 單相 串聯 |
0.5 |
230 |
60 |
3 |
|
|
|
SJB4-1-1-220 |
220V 單相 串聯 |
1 |
230 |
60 |
3 |
|
|
|
SJB4-1-1-380 |
380V 單相 串聯 |
1 |
230 |
60 |
3 |
|
|
|
SJB4-1-1.5-220 |
220V 單相 串聯 |
1.5 |
280 |
75 |
3 |
|
|
|
SJB4-1-1.5-380 |
380V 單相 串聯 |
1.5 |
280 |
75 |
3 |
|
|
|
SJB4-1-2-220 |
220V 單相 并聯 |
2 |
360 |
100 |
3 |
|
|
|
SJB4-1-2-380 |
380V 單相 串聯 |
2 |
360 |
100 |
3 |
|
|
|
SJB4-1-2-380 |
380V三相 星型聯接 |
2 |
360 |
100 |
3 |
|
|
|
SJB4-1-2.5-220 |
380V 單相 并聯 |
2.5 |
430 |
100 |
3 |
|
|
|
SJB4-1-2.5-380 |
220V 單相 并聯 |
2.5 |
430 |
100 |
3 |
|
|
|
SJB4-1-2.5-380 |
380V 三相 星型聯接 |
2.5 |
430 |
100 |
3 |
|
|
|
SJB4-1-3-220 |
220V 單相 并聯 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-3-380 |
380V 單相 并聯 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-3-380 |
380V 三相 星型聯接 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-3-380 |
380V 三相 三角形聯接 |
3 |
500 |
100 |
3 |
|
|
|
SJB4-1-4-380 |
380V 三相 星型聯接 |
4 |
630 |
100 |
3 |
|
|
|
SJB4-1-4-380 |
380V 三相 三角形聯接 |
4 |
630 |
100 |
3 |
|
|
|
SJB4-1-5-380 |
380V 三相 星型聯接 |
5 |
760 |
100 |
3 |
|
|
|
SJB4-1-5-380 |
380V 三相 三角形聯接 |
5 |
760 |
100 |
3 |
|
|

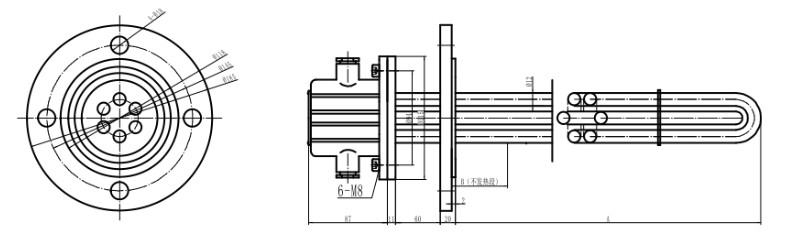

表二
|
型號 |
電壓（V） |
功率（KW） |
外形尺寸 |
電熱元件 支/臺 |
數量 |
價格 |
|
|
A |
B（不發熱段） |
||||||
|
SJB4-2-2-220 |
220V 單相 并聯 |
2 |
230 |
100 |
3 |
|
|
|
SJB4-2-2-380 |
380V 單相 串聯 |
2 |
230 |
100 |
3 |
|
|
|
SJB4-2-2-380 |
380V 三相 星型聯接 |
2 |
230 |
100 |
3 |
|
|
|
SJB4-2-2.5-220 |
220V 單相 并聯 |
2.5 |
380 |
100 |
3 |
|
|
|
SJB4-2-2.5-380 |
380V 單相 并聯 |
2.5 |
380 |
100 |
3 |
|
|
|
SJB4-2-2.5-380 |
380V 三相 星型聯接 |
2.5 |
360 |
100 |
3 |
|
|
|
SJB4-2-3-220 |
220V 單相 并聯 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-3-380 |
380V單相 并聯 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-3-380 |
380V三相 星型聯接 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-3-380 |
380V三相 三角形聯接 |
3 |
440 |
100 |
3 |
|
|
|
SJB4-2-4-380 |
380V 三相 星型聯接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-2-4-380 |
380V三相 三角形聯接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-2-5-380 |
380V 三相 星型聯接 |
5 |
620 |
100 |
3 |
|
|
|
SJB4-2-5-380 |
380V三相 三角形聯接 |
5 |
620 |
100 |
3 |
|
|
|
SJB4-2-6-380 |
380V 三相 星型聯接 |
6 |
730 |
120 |
3 |
|
|
|
SJB4-2-6-380 |
380V三相 三角形聯接 |
6 |
730 |
120 |
3 |
|
|
|
SJB4-2-8-380 |
380V 三相 星型聯接 |
8 |
930 |
150 |
3 |
|
|
|
SJB4-2-8-380 |
380V 三相 三角形聯接 |
8 |
930 |
150 |
3 |
|
|
|
SJB4-2-10-380 |
380V 三相 星型聯接 |
10 |
1040 |
150 |
3 |
|
|
|
SJB4-2-10-380 |
380V 三相 三角形聯接 |
10 |
1040 |
150 |
3 |
|
|
|
SJB4-2-12-380 |
380V 三相 星型聯接 |
12 |
1160 |
150 |
3 |
|
|
|
SJB4-2-12-380 |
380V 三相 三角形聯接 |
12 |
1160 |
150 |
3 |
|
|

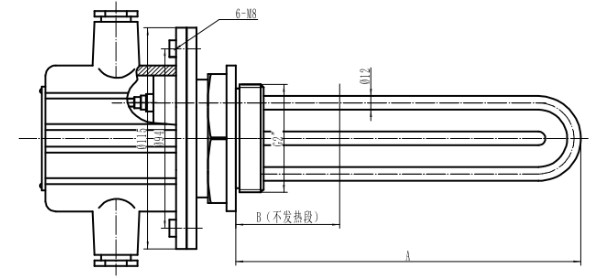

表三
|
型號 |
電壓（V） |
功率（KW） |
外形尺寸 |
電熱元件 支/臺 |
數量 |
價格 |
|
|
A |
B（不發熱段） |
||||||
|
SJB4-3-2-220 |
220V 單相 并聯 |
2 |
370 |
75 |
3 |
|
|
|
SJB4-3-2-380 |
380V 單相 并聯 |
2 |
370 |
75 |
3 |
|
|
|
SJB4-3-2-380 |
380V 三相 星型聯接 |
2 |
370 |
75 |
3 |
|
|
|
SJB4-3-3-220 |
220V 單相 并聯 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-3-380 |
380V 單相 并聯 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-3-380 |
380V 三相 星型聯接 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-3-380 |
380V三相 三角形聯接 |
3 |
440 |
75 |
3 |
|
|
|
SJB4-3-4-380 |
380V三相 星型聯接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-3-4-380 |
380V三相 三角形聯接 |
4 |
510 |
100 |
3 |
|
|
|
SJB4-3-5-380 |
380V三相 星型聯接 |
5 |
580 |
100 |
3 |
|
|
|
SJB4-3-5-380 |
380V三相 三角形聯接 |
5 |
580 |
100 |
3 |
|
|
|
SJB4-3-6-380 |
380V三相 星型聯接 |
6 |
650 |
120 |
3 |
|
|
|
SJB4-3-6-380 |
380V三相 三角形聯接 |
6 |
650 |
120 |
3 |
|
|
|
SJB4-3-8-380 |
380V三相 星型聯接 |
8 |
790 |
120 |
3 |
|
|
|
SJB4-3-8-380 |
380V 三相 三角形聯接 |
8 |
790 |
120 |
3 |
|
|
|
SJB4-3-10-380 |
380V三相 星型聯接 |
10 |
930 |
150 |
3 |
|
|
|
SJB4-3-10-380 |
380V 三相 三角形聯接 |
10 |
930 |
150 |
3 |
|
|
|
SJB4-3-12-380 |
380V 三相 星型聯接 |
12 |
1070 |
150 |
3 |
|
|
|
SJB4-3-12-380 |
380V 三相 三角形聯接 |
12 |
1070 |
150 |
3 |
|
|
